Contrôle géométrique des réservoirs de stockage

Réglementation, inspection 3D et conformité DT94

Les bacs de stockage font partie des installations les plus sensibles sur un site industriel. Pour garantir leur intégrité, leur exploitation en sécurité et leur conformité réglementaire, ils sont soumis à des contrôles non destructifs (CND) périodiques.
Parmi ces CND figurent le contrôle géométrique et le contrôle visuel, essentiels pour évaluer la stabilité du réservoir et détecter d’éventuelles déformations.

Un contrôle réglementaire au cœur de la maintenance des réservoirs

Les réservoirs de stockage contiennent des produits liquides dangereux ou polluants, soumis à une réglementation stricte.
Leur inspection périodique s’inscrit dans les exigences des codes et guides techniques suivants :

  • CODRES – Code de construction et de réparation des réservoirs de stockage
  • API 653 – American Petroleum Institute (Inspection, Repair, Alteration and Reconstruction of Steel Tanks)
  • EEMUA 159 – European Mechanical Users Association, guide reconnu au niveau européen
  • PM2I / DT94 / Guide Copacel – Guides techniques français découlant des arrêtés du 3 et du 4 octobre relatifs aux ICPE, révisés et adaptés aux spécificités industrielles

Ces référentiels définissent les CND obligatoires à réaliser sur les réservoirs, dont le contrôle géométrique, le contrôle visuel et les vérifications dimensionnelles de l’intégrité structurelle.

Les contrôles réalisés lors d’une inspection réglementaire

Une inspection complète de réservoir associe plusieurs types de contrôles non destructifs (CND) :

  1. Contrôle géométrique : mesure de la verticalité, de la planéité et de la circularité du réservoir.
  2. Inspection visuelle : examen détaillé du bac, de la virole, des soudures et des accessoires (piquages, ancrages, couronnes).
  3. Mesures d’épaisseur par ultrasons : pour évaluer les pertes de matière.

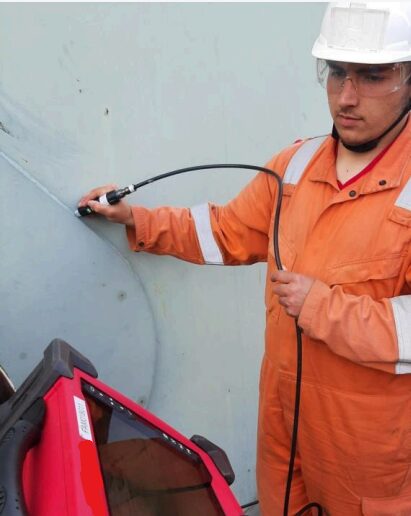

  4. Contrôles de fissuration : notamment par méthode ACFM (Alternating Current Field Measurement).

L’ensemble de ces opérations permet d’établir la durée de vie résiduelle du bac et de garantir sa conformité réglementaire selon les référentiels CODRES, API 653, EEMUA 159 et PM2I / DT94 / Guide Copacel.

Les limites des méthodes traditionnelles : fil à plomb et théodolite

Historiquement, les contrôles géométriques étaient effectués à l’aide d’un fil à plomb, d’un niveau optique ou d’un théodolite.
Bien que ces instruments aient longtemps servi de référence, ils présentent aujourd’hui plusieurs limites :

  • Mesures ponctuelles qui ne couvrent qu’une partie du réservoir.
  • Dépendance à l’opérateur, pouvant générer des écarts d’interprétation.
  • Temps d’intervention important, nécessitant de multiples repositionnements.
  • Absence de modélisation numérique, ne permettant pas de comparer les résultats dans le temps.

Ces limites restreignent la vision d’ensemble de la géométrie réelle du bac et la reproductibilité des mesures.

L’apport du scan 3D laser dans le contrôle géométrique

Le scan 3D laser a profondément transformé les pratiques d’inspection géométrique des réservoirs de stockage.
Cette technologie permet d’obtenir une cartographie complète du réservoir et de visualiser ses déformations globales et locales en trois dimensions.

Les avantages du contrôle 3D :

  • Modélisation intégrale du réservoir.
  • Cartographie complète des déformations (verticalité, planéité, ovalisation).
  • Gain de temps sur site.
  • Archivage numérique et comparaison dans le temps entre campagnes.

Le scan 3D s’impose comme un outil moderne de suivi d’intégrité et de maintenance préventive pour les exploitants industriels.

ROBOPLANET : expertise et conformité réglementaire

ROBOPLANET met en œuvre les systèmes ALTISCAN et UT_Pole pour le contrôle géométrique et dimensionnel des réservoirs de stockage.
Ces technologies permettent une inspection exhaustive dans le respect des exigences des CODRES, API 653, EEMUA 159 et PM2I / DT94 / Guide Copacel.

Nos prestations assurent :

  • Une fiabilité métrologique élevée et une reproductibilité des mesures.
  • Une réduction des durées d’intervention.
  • Une conformité complète aux codes et guides applicables.

Le contrôle géométrique constitue une étape essentielle des contrôles non destructifs réglementaires des bacs de stockage.
Combiné à une inspection visuelle rigoureuse, à des mesures ultrasonores et à des contrôles ACFM, il offre une vision complète et fiable de l’état structurel du réservoir.

Grâce à ses moyens d’inspection innovants et à son savoir-faire technique, ROBOPLANET accompagne les exploitants dans la prévention des risques, la sécurité HSE et la pérennité de leurs installations.
