L'équipement le plus fiable et le plus rapide pour vos contrôles d'épaisseur de réservoirs de stockage
Altiscan
L'équipement le plus fiable et le plus rapide pour vos contrôles d'épaisseur de réservoirs de stockage

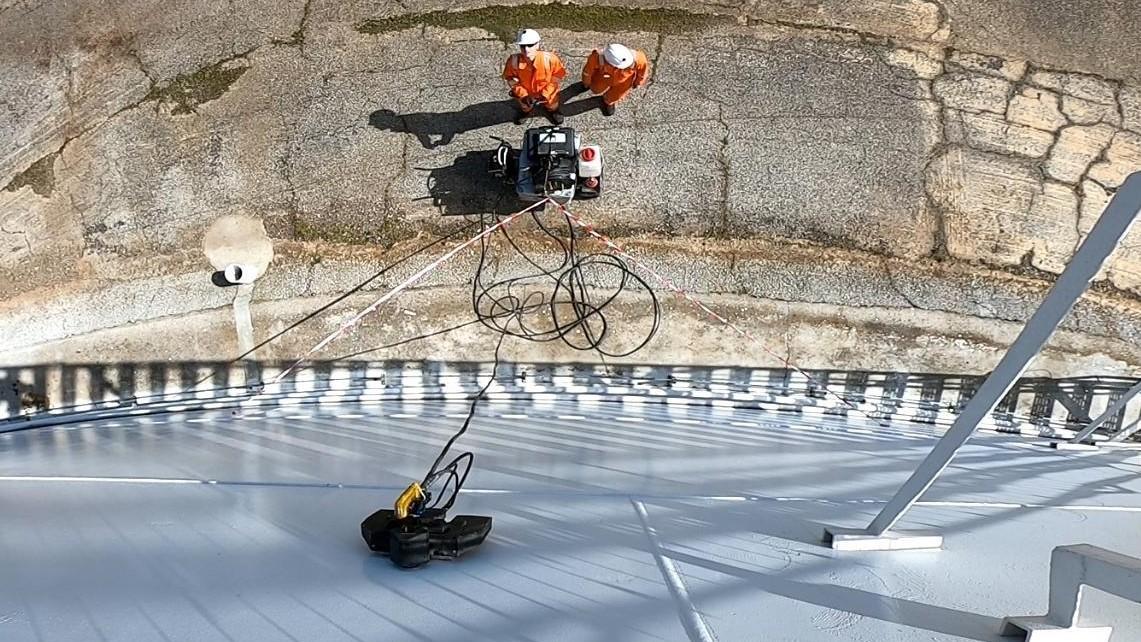

Altiscan, crawler magnétique UT pour bacs de stockage et coques
1 250 m de B-scan par jour, sur une paroi, sans échafaudage.
7 kg sur la robe, 70 kg d'adhérence magnétique. Le robot monte, scanne à 12 m/minute et redescend pendant que l'opérateur reste au sol. Cartographie B-scan continue, données affichées en temps réel, rapport conforme API 653 généré à partir de la campagne du jour.
Valeurs constatées en configuration courante. Selon les dimensions des ouvrages, la production journalière est fréquemment supérieure.
Une virole entière cartographiée, pas une trame de points
La surface, pas des points de sondage.
Le robot parcourt la paroi et enregistre sans discontinuer, à 12 m/minute. Là où un relevé manuel produit quelques dizaines de points par virole, une campagne Altiscan produit 1 250 m de profil par jour. L'étendue réelle d'une perte se lit, elle ne s'extrapole pas.
Vous voyez la donnée pendant que le robot est encore au mur.

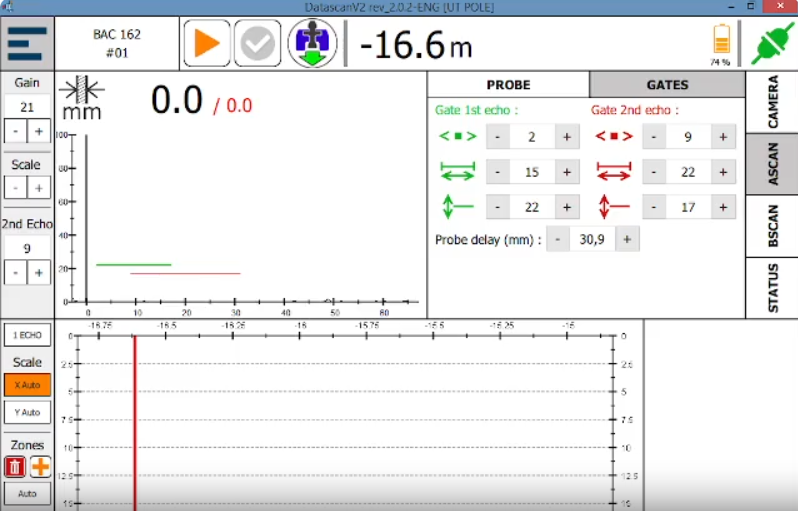

Datascan affiche l'A-scan et le B-scan en temps réel pendant la montée. Une zone douteuse se repasse dans la foulée, sans redescendre le porteur ni replanifier une intervention. Le doute se lève sur place, pas au bureau trois jours plus tard.
Un rapport bâti sur des B-scans, pas sur des relevés isolés.
Datareport analyse automatiquement les profils enregistrés et génère des rapports conformes API 653, DT94, CODRES et EEMUA 159. Épaisseur minimale, moyenne et maximale par virole, position du minimum, étendue des pertes. Export en .csv, .jpg et Excel.
Comparables d'une campagne à l'autre.
Un profil continu se superpose à celui de la visite précédente, ce qu'une trame de points ne permet pas. C'est ce qui rend un taux de corrosion calculable plutôt qu'estimé.
Sur la chaîne ultrasonore ROBOPLANET.
Sonde double cristal 13 mm 5 MHz, précision ±0,15 mm, fréquence d'échantillonnage 80 MHz, gain ajustable de 0 à 60 dB. Acquisition, analyse et rapport dans un même environnement Windows.
7 kg au mur, 70 kg pour l'y tenir
L'adhérence d'Altiscan vaut dix fois son poids. Roues magnétiques de standard militaire, force de glissement de 35 kg, franchissement des cordons de soudure sans décrochage.
- 70 kg de force magnétique pour un porteur de 7 kg;
- 35 kg de force de glissement;
- cordons de soudure franchis sans interruption de la ligne de mesure;
- taux de chute sans assurage : 1 pour 1 000 bacs inspectés.
Un robot qui décroche, ce n'est pas une intervention retardée. C'est un périmètre à sécuriser et une campagne à reprendre.
1 250 m de B-scan par jour. Voici le calcul.
| Vitesse de scan | 12 m/minute |
|---|---|
| Longueur d'une ligne | 25 m |
| Production | 50 lignes par jour |
| Soit | 1 250 m de B-scan par jour |
| Prise en main | 10 minutes |
Le linéaire couvert dépend directement du diamètre et de la hauteur des ouvrages. Nous publions le plancher que nous tenons en configuration courante, repositionnements, étalonnage et déplacements autour de l'ouvrage compris. Sur des ouvrages favorables, la production journalière est régulièrement supérieure.
Ce n'est pas une vitesse instantanée extrapolée sur huit heures. C'est une production de campagne.
Les surfaces et géométries couvertes
Altiscan travaille sur paroi en acier : son adhérence est magnétique, elle suppose une surface ferromagnétique.
Cordons de soudure
Franchis sans décrochage et sans interruption de la ligne de mesure. Les raidisseurs, en revanche, ne sont pas franchis.

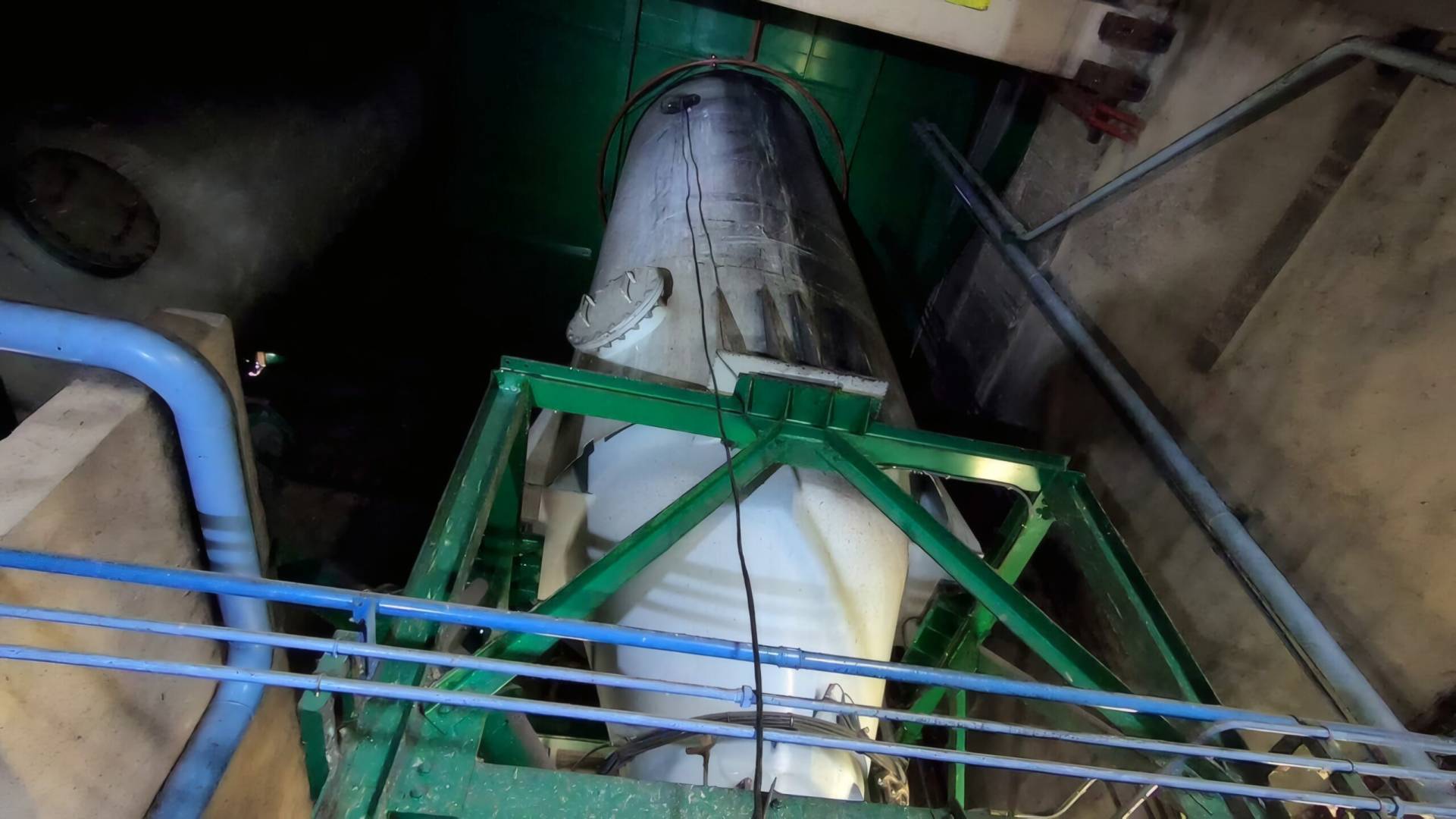

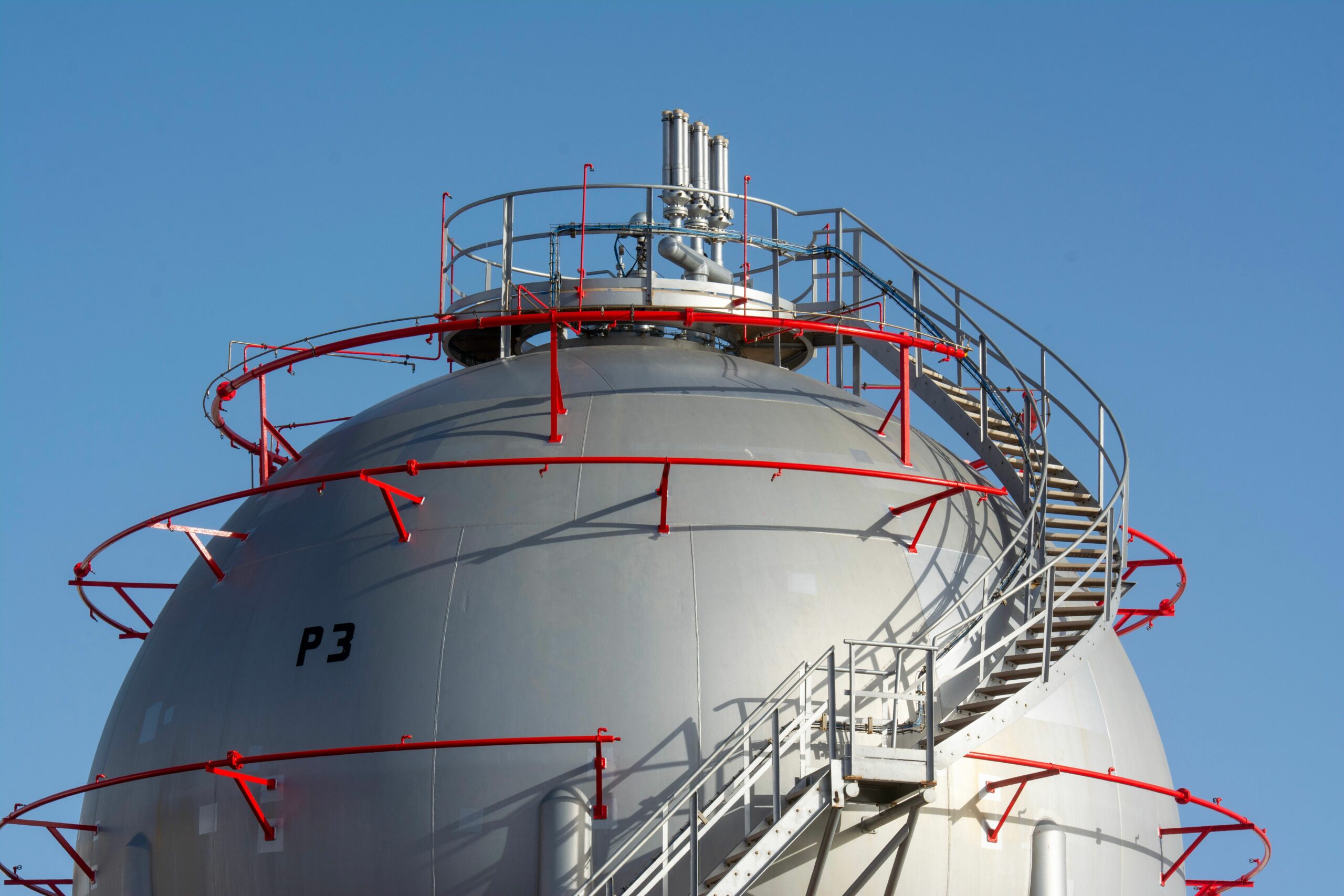

Sphères et capacités sous pression
La double courbure ne remet pas en cause l'adhérence.

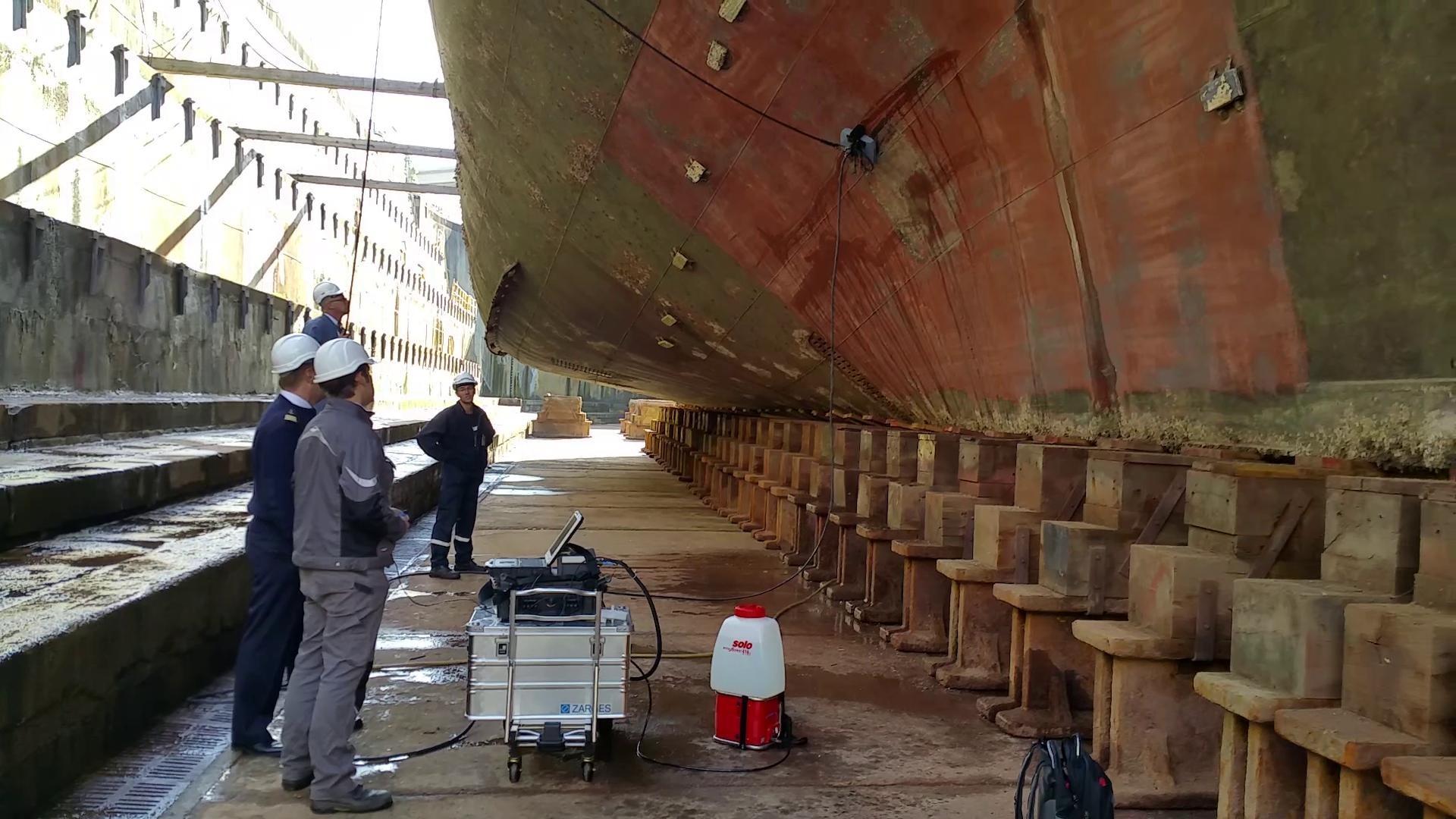

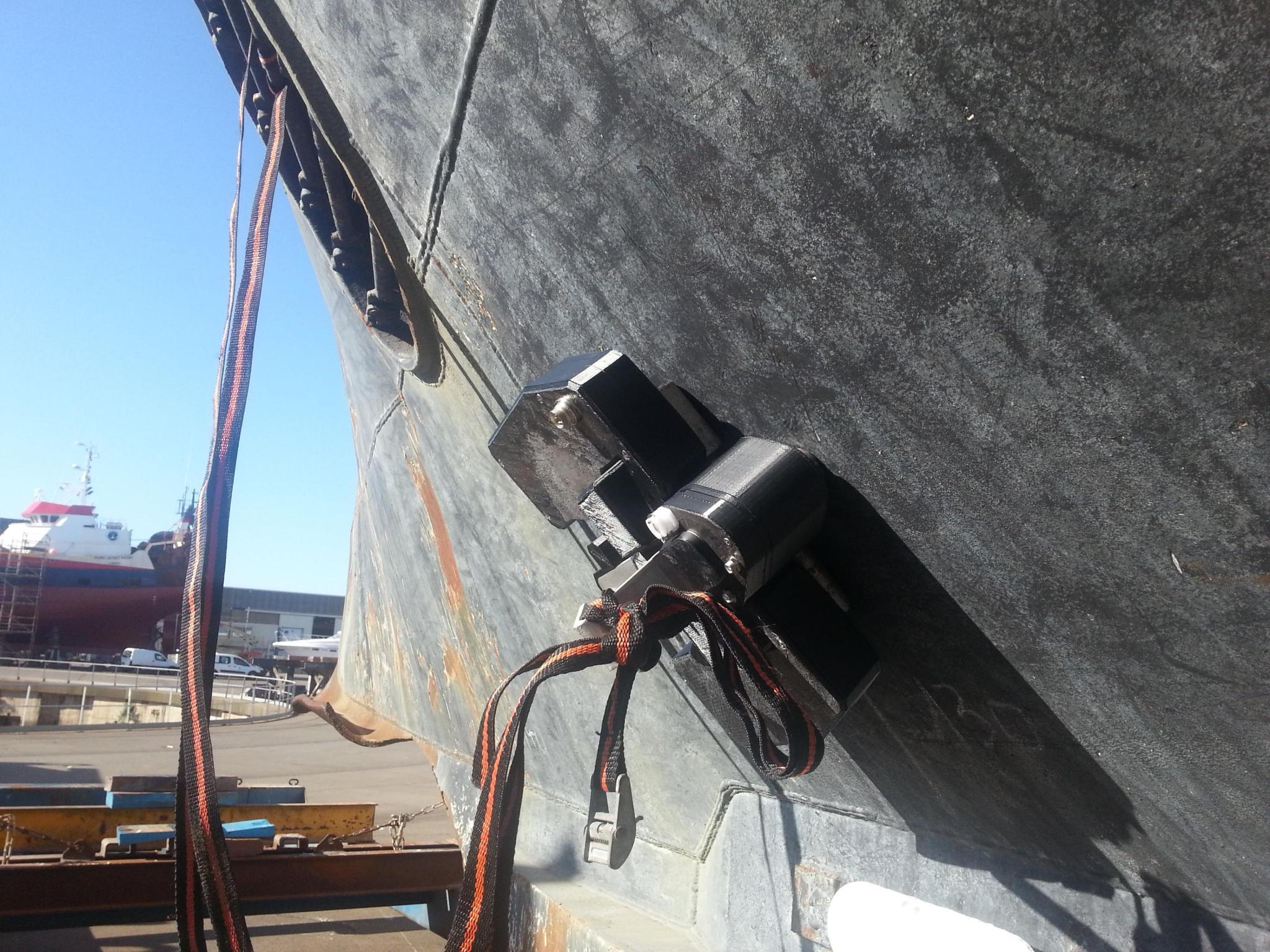

Coques de navires
Le robot travaille sur bordé, à quai comme en cale.
Surfaces dégradées ou couvertes
Mousse, résidus, humidité : le contact est maintenu là où la préparation de surface n'a pas été faite.
Parois chaudes
Jusqu'à 70 °C de température de paroi, entre 1 et 40 °C de température ambiante.

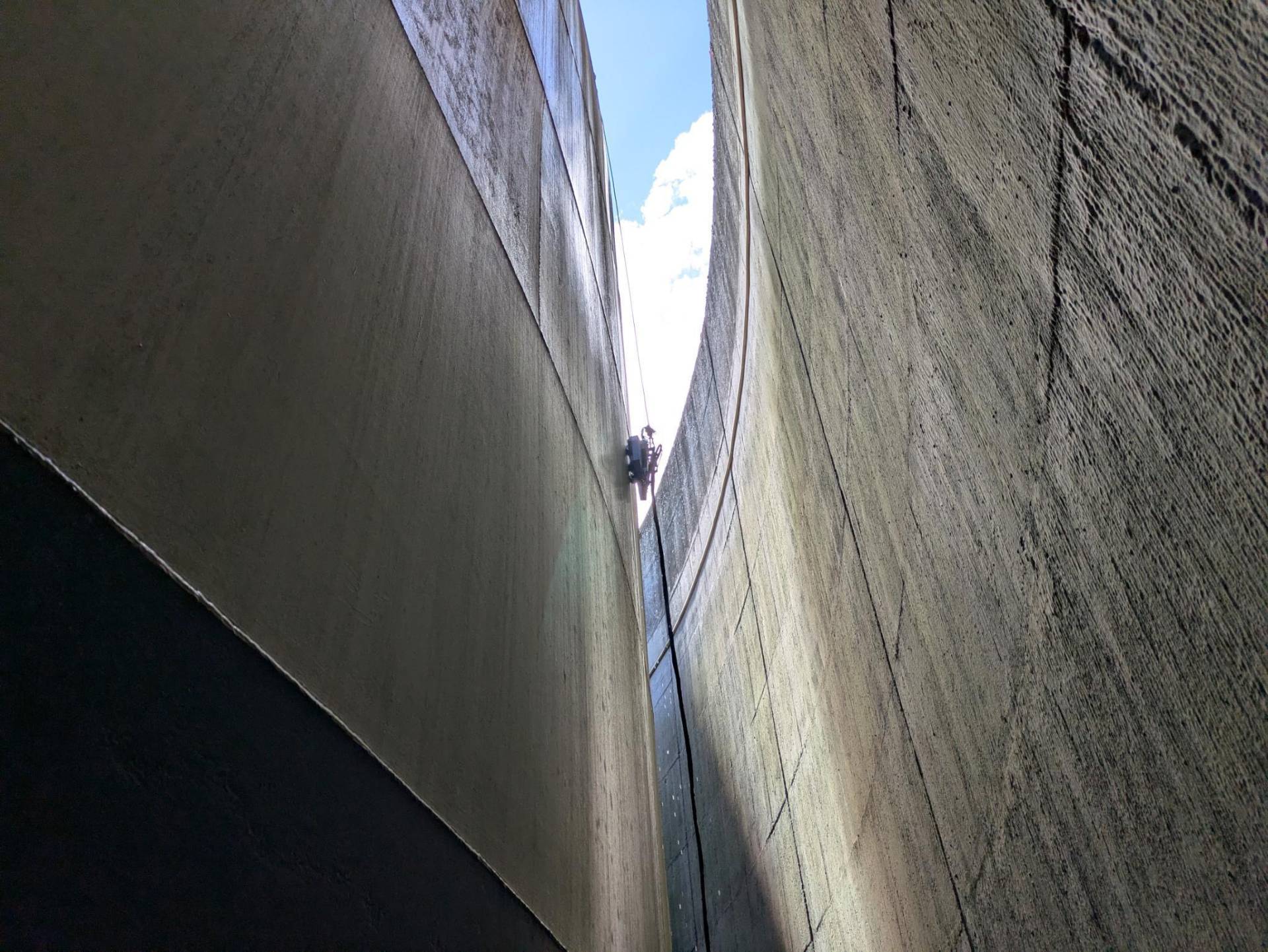

Grande hauteur
Jusqu'à 30 m, longueur de l'ombilical blindé livré sur enrouleur de chantier. Adaptable sur demande.
Une donnée qui passe devant l'organisme de contrôle
- API 653Rapports conformes pour les bacs de stockage.
- DT94 · CODRESRecommandations couvertes par la génération automatique de rapports.
- EEMUA 159Référentiel d'inspection couvert.
- Chaîne ultrasonore ROBOPLANETAcquisition, traitement du signal et rapport dans un même environnement.
- Export ouvert.csv, .jpg et Excel, pour reprise dans votre chaîne documentaire.
- Fabrication françaiseConception, assemblage et support depuis Nantes.
Plus de 2 500 réservoirs contrôlés sous ces référentiels depuis 2015.
Fiche technique
Porteur, mesure ultrasonore, électronique, énergie et conditions d'emploi : les caractéristiques complètes de l'équipement.
Le détail, par thème

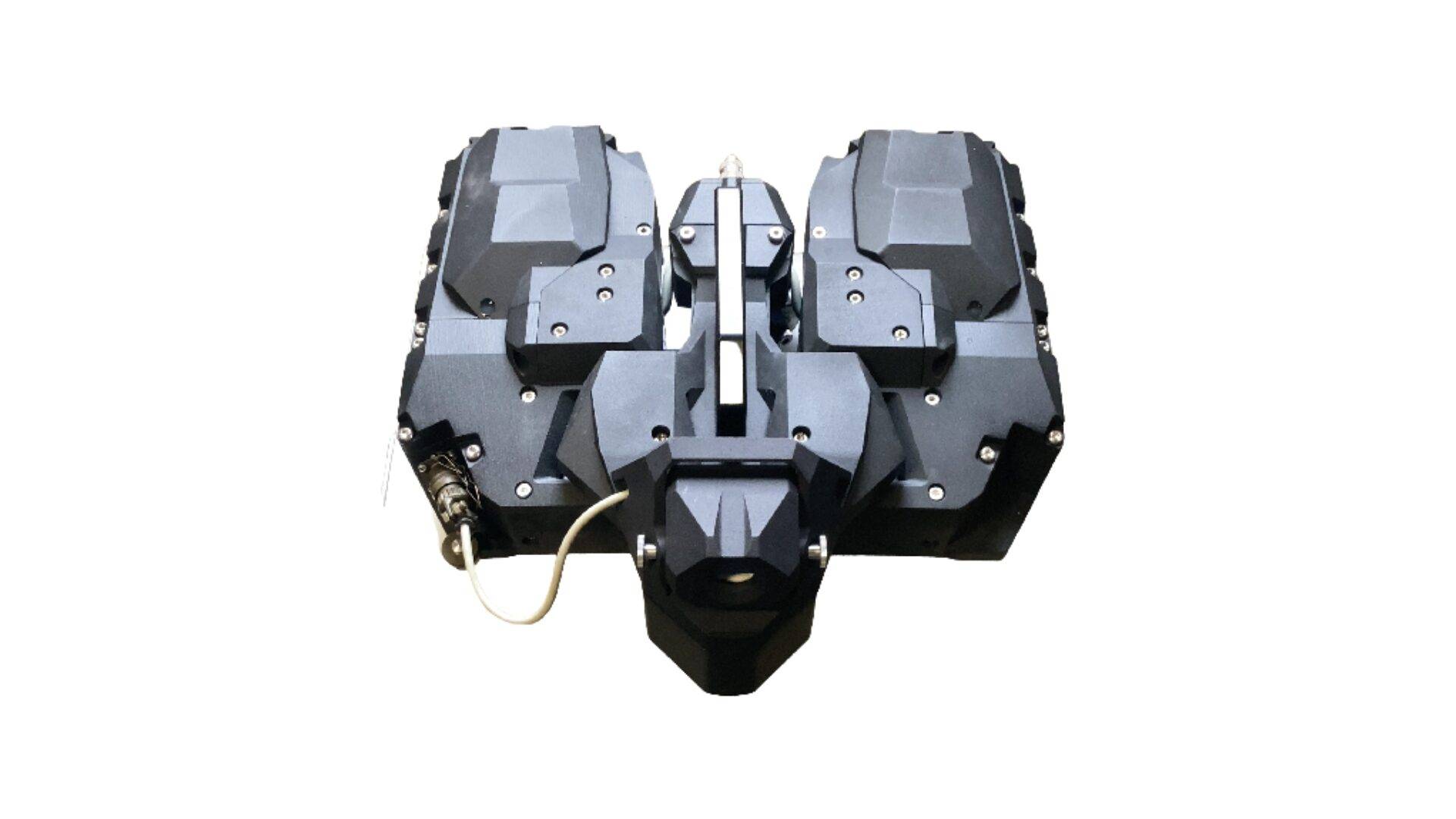

Porteur
- Dimensions 35 × 35 × 20 cm
- Poids 7 kg
- Force magnétique 70 kg
- Force de glissement 35 kg
- Vitesse max 12 m/min
- Indice de protection IP54
Mesure ultrasonore
- Sonde double cristal 13 mm, 5 MHz
- Modes A-scan et B-scan
- Épaisseurs 2 à 50 mm
- Revêtement jusqu'à 1 mm
- Précision ±0,15 mm
- Encodeur 0,1 % pleine échelle
Électronique UT
- Tension d'émission 0 à 200 V
- Fréquence d'échantillonnage 80 MHz
- Gain ajustable 0 à 60 dB
- Logiciels Datascan et Datareport
- Environnement Windows
Énergie et liaison
- Batteries 24 V Li-ion, 2 × 5 h
- Interchangeables sur le terrain
- Ombilical 30 m blindé sur enrouleur
- Connecteurs étanches et renforcés
- Portée adaptable sur demande
Conditions et export
- Température ambiante 1 à 40 °C
- Température de paroi 0 à 70 °C
- Vent : jusqu'à 12 m/s · pluie < 0,5 mm/h
- Export .csv, .jpg, Excel
- Fabrication France
Toutes les caractéristiques
Porteur
| Dimensions | 35 × 35 × 20 cm |
|---|---|
| Poids | 7 kg |
| Force magnétique | 70 kg |
| Force de glissement | 35 kg |
| Vitesse maximale | 12 m/min |
| Ombilical | 30 m blindé, sur enrouleur de chantier |
| Batterie | 24 V Li-ion, 2 × 5 h, interchangeables |
| Précision encodeur | 0,1 % pleine échelle |
| Protection | IP54 |
Mesure ultrasonore
| Sonde | double cristal 13 mm, 5 MHz |
|---|---|
| Modes | A-scan / B-scan |
| Épaisseurs mesurables | 2 à 50 mm |
| Revêtement maximal | 1 mm |
| Tension d'émission | 0 à 200 V |
| Fréquence d'échantillonnage | 80 MHz |
| Gain ajustable | 0 à 60 dB |
| Précision | ±0,15 mm |
Conditions opérationnelles
| Température ambiante | 1 à 40 °C |
|---|---|
| Température de paroi | 0 à 70 °C |
| Vent | utilisation jusqu'à 12 m/s, soit environ 43 km/h |
| Pluie | moins de 0,5 mm/h en moyenne |
| Atmosphères explosives | aucune certification ATEX, coupe-circuit intégré |
Surfaces inspectées et livrable
| Matériaux | acier |
|---|---|
| Référentiels | API 653 / DT94 / CODRES / EEMUA 159 |
| Logiciels | Datascan (acquisition) et Datareport (analyse et rapports) |
| Systèmes | Windows |
| Export | .csv / .jpg / Excel |
| Fabrication | France |
Conçu pour rester en service
Il revient rarement. Moins d'un retour maintenance par an sur l'ensemble du parc installé.
Ce qui peut être réparé sur place l'est. Kit terrain complet avec schémas de câblage des connecteurs, pièces détachées disponibles, SAV réactif.
Et derrière : plus de dix ans de retours terrain intégrés au produit, une amélioration continue nourrie par les prestataires qui l'utilisent, et une fabrication française.
Ce n'est pas un prototype
| Depuis 2015 | en service sur le terrain |
|---|---|
| Plus de 2 500 réservoirs | inspectés sous API 653, DT94, CODRES et EEMUA 159 |
| Plus de 20 prestataires | l'utilisent dans le monde |
| Moins d'un retour / an | de maintenance, sur l'ensemble du parc installé |
Chaque composant a été éprouvé sur des centaines de missions depuis 2015. Le produit a été amélioré en continu à partir des retours terrain.
Un parc installé sur tous les continents
Équipements ROBOPLANET en service, septembre 2026
Deux versions
Le porteur et son ombilical, raccordés à votre propre appareil de mesure d'épaisseur via connecteurs Lemo 0 ou 1. La plupart des appareils externes sont compatibles ; la compatibilité est à valider avant commande.
La chaîne complète ROBOPLANET : électronique ultrasonore intégrée, modes A-scan et B-scan, logiciels Datascan et Datareport pour l'acquisition, l'analyse et la génération de rapports.
Options
- B-scan continu (encodeur embarqué)
- PC durci Panasonic CF31
- Pulvérisateur de couplant 16 L
- Caméra embarquée
- Bras C-scan conventionnel ou multiélément
- Support sonde TOFD
- Pack sécurité 4 gaz avec coupe-circuit
- Kit maintenance et pièces détachées
Deux façons de commencer
Louer
Le matériel est disponible à la location : mettez-le en œuvre sur une campagne réelle avant d'immobiliser du capital. Une formation est nécessaire avant la première utilisation.
Nous faire intervenir
Nos équipes réalisent la prestation avec votre équipe, sur votre site, dans vos conditions.
Ce qu'on nous demande en rendez-vous
Sur quelles surfaces Altiscan tient-il ?
Sur paroi ferromagnétique. L'adhérence est de 70 kg pour un porteur de 7 kg, soit dix fois son poids, avec une force de glissement de 35 kg. Le contact est maintenu sur surface couverte de mousse, de résidus ou humide.
Franchit-il les cordons de soudure ?
Oui, sans décrochage et sans interruption de la ligne de mesure. Les raidisseurs, en revanche, ne sont pas franchis.
Le robot peut-il tomber ?
Le taux de chute constaté sans assurage est de 1 pour 1 000 bacs inspectés.
Jusqu'à quelle hauteur peut-il monter ?
30 m, longueur de l'ombilical blindé livré sur enrouleur. Sur demande, nous pouvons l'adapter à votre besoin.
Combien de mètres de B-scan par jour ?
Environ 1 250 m, soit 50 lignes de 25 m à 12 m/minute.
Combien de temps pour prendre le robot en main ?
10 minutes.
Peut-on l'utiliser sur une paroi chaude ?
Jusqu'à 70 °C de température de paroi, entre 1 et 40 °C de température ambiante.
Quelles épaisseurs mesure-t-il ?
De 2 à 50 mm, à travers un revêtement pouvant aller jusqu'à 1 mm.
Sous quelle forme les résultats sont-ils restitués ?
Profil B-scan continu, affichage A-scan et B-scan en temps réel pendant l'acquisition, et rapport généré par Datareport. Export en .csv, .jpg et Excel.
Les rapports sont-ils conformes à l'API 653 ?
Oui, ainsi qu'aux recommandations DT94, CODRES et EEMUA 159.
Peut-on modifier les données après l'inspection ?
Oui. Les données restent modifiables après la campagne, sans retour sur l'actif.
Altiscan est-il certifié ATEX ?
Non. Le coupe-circuit intégré permet l'usage en zone à risque sous permis, avec détecteur adapté et dans le respect des procédures du site. Un module en option reporte l'alarme du porteur, à 30 m de distance, jusqu'à l'opérateur au sol. En cas d'alerte : mise en sécurité du robot sur le côté quelle que soit la hauteur, actionnement du coupe-circuit, évacuation.
Quelle est l'autonomie sur une journée ?
Deux batteries 24 V lithium-ion interchangeables, 5 h chacune, soit une journée complète sans interruption.
Peut-on louer avant d'acheter ?
Oui. Une formation est nécessaire avant toute première utilisation, pour travailler en sécurité.
Quelle maintenance faut-il prévoir ?
Moins d'un retour maintenance par an sur le parc installé. Un kit terrain complet, avec schémas de câblage des connecteurs, est fourni.
